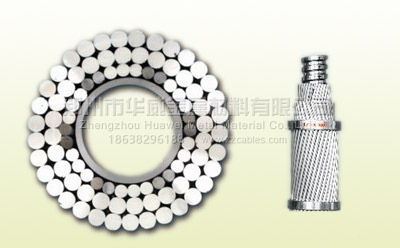

耐熱擴徑導線

產品類別：新型絞線產品
產品名稱：耐熱擴徑導線
點擊次數：
摘要：
耐熱擴徑導線又叫做支撐擴徑耐熱導線，耐熱擴徑絞線。耐熱擴徑導線主要用作電站電能引出的母線和遠距離超高壓線路電能的輸送，華威公司產品與500KV輸電工程配套服務。

耐熱擴徑導線的參數和性能：

耐熱擴徑導線技術參數：

主要技術參數如下：

項目		單位	指標
結構 截面	鋁合金線	mm	39/4.38+45/4.38
	支撐鋁管	mm	外徑Φ52.5，壁厚2mm
	鋁合金線	mm2	1265
	支撐鋁管	mm2	317
	合計	mm2	1582
外徑		mm	70.0
計算拉斷力		kN	215
允許拉斷力		kN	54
彈性模量		GPa	50±3
線脹系數		10ˉ6/℃	22.2
計算重量		kg/km	4570
直流電阻（20℃）		Ω/km	0.01900
載流量①（工作溫度120℃）		A	3112

① 計算載流條件：環境溫度40℃，風速0.5m/s,日照強度1000W/㎡,輻射及吸熱系數均為0.9。

耐熱擴徑導線性能參數

NRLH60、NRLH58等級的耐熱鋁合金線除符合下表規定外;其余要求均符合GB/T17048 —1997《架空絞線用硬鋁線》規定。
耐熱鋁合金線的耐熱性（強度殘存率）為在230℃下，保溫1小時后，在室溫下，測定其極限抗拉強度，其值應不小于加熱前極限抗拉強度的90%。
